Architecture

Comment ça marche ?

Un système simple et robuste, qui fonctionne sans GPS, sans réseau mobile, y compris dans les foules très denses.

01Le badge

Un badge minimaliste.

Un écran, quelques capteurs, une batterie et quatre boutons.

Gros plan du badge tenu en main. L'écran affiche un prénom, une zone, une flèche directionnelle et une distance, au-dessus des quatre boutons.
Visuel concept. Les quatre commandes : deux flèches, FIND et SOS.

Composition

RadioTransceiver ultra large bande DW3000
CalculateurMicrocontrôleur nRF52, Bluetooth basse consommation intégré
AffichageÉcran OLED monochrome
CapteursAccéléromètre
CommandesDeux flèches, un bouton FIND, un bouton SOS
ÉnergieBatterie lithium-polymère de 250 à 400 mAh
Forme viséeBoîtier épais type télécommande, plutôt que badge plat
02Les bornes

Tout est dans l'infra.

Le badge ne calcule rien. Les bornes portent l'ensemble du système : elles localisent, elles font transiter les demandes entre badges, et elles alimentent le tableau de bord du PC sûreté.

  • Elles calculent la position de chaque badge présent sur le site, et la tiennent à jour.
  • Elles acheminent les recherches d'un badge vers un autre, et renvoient la direction à afficher.
  • Elles suivent le déplacement des équipes de secours et de sécurité, et remontent leur position au PC sûreté.
  • Elles se synchronisent entre elles par radio. Il n'y a pas de réseau filaire à tirer entre les points, seulement une alimentation par borne.
  • Elles sont fixées en hauteur sur l'infrastructure existante du site, à des positions précises, permettant d'avoir une ligne de vue sur tous les festivaliers.

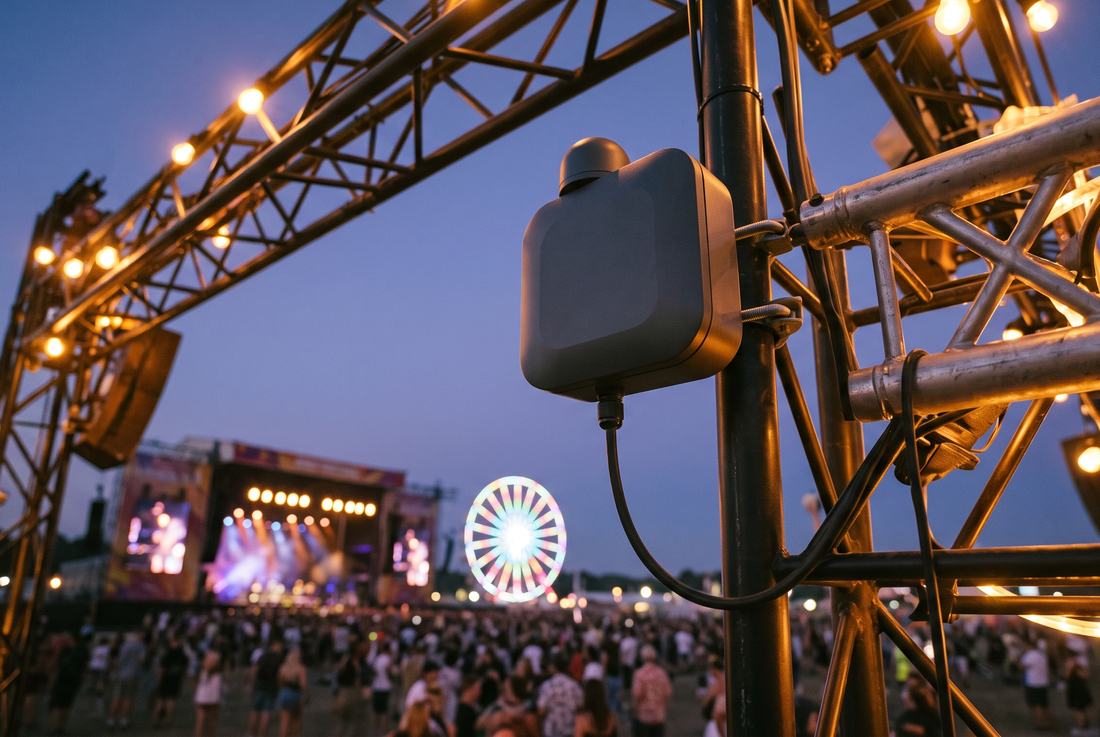

Borne compacte gris mat avec un petit dôme d'antenne, fixée en hauteur sur une structure de scène.
Visuel concept. Borne montée sur structure existante.
Principe de localisation par réseau de bornesUn badge situé au centre d'un site émet une impulsion radio. Quatre bornes placées autour de lui, à des positions connues, la reçoivent et en déduisent ensemble la position du badge.B1B2B3B4BADGE
Le réseau en action. Quatre bornes à positions connues, un badge qui émet. Les bornes déterminent ensemble sa position.
03Portée et précision

Une détection à 2 m, sur tout le festival.

Précision viséeDe l'ordre de 2 m, dans une zone correctement couverte
Portée estimée50 à 100 m depuis une borne en hauteur, en vue directe
Puissance d'émission−41,3 dBm/MHz de PIRE au maximum, soit la limite européenne. De l'ordre du millième de la puissance d'un téléphone mobile en émission.
NormesIEEE 802.15.4z pour la couche radio, ETSI EN 302 065 pour la conformité européenne
04La suite

Prototype en cours de développement

Nous développons actuellement un premier prototype fonctionnel. Si vous souhaitez en savoir plus, prenez contact avec nous !
